pt-219-01

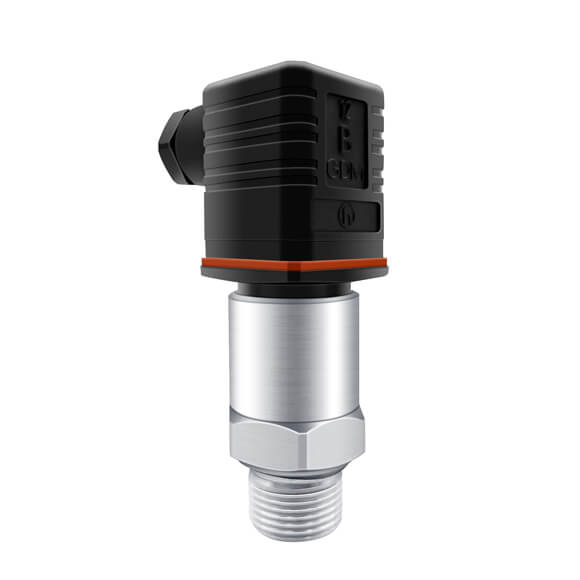

pt-219-02

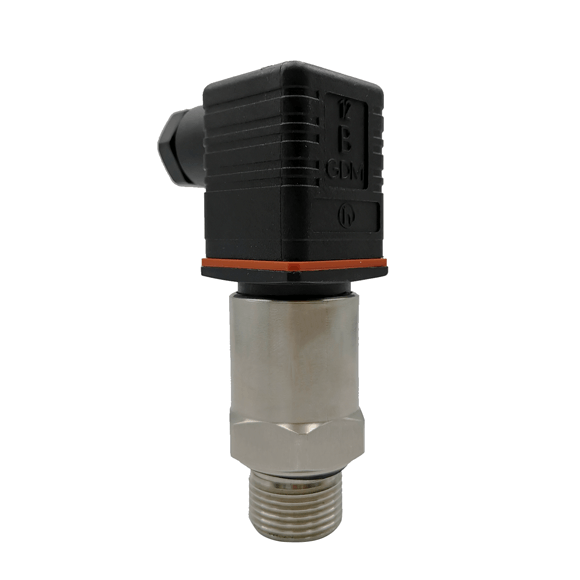

PT-219压力传感器
过程控制专用

  • 量程范围: - 1bar…0~0.2bar…100Bar
  • 过程连接:G1/4等,可定制
  • 过载压力:200%FS
  • 综合精度:±0.5%、±0.2%、±0.1%
  • 工作温度:-40℃~85℃
  • 温度漂移:±0.03%/℃
  • 产品介绍
  • 技术参数
  • 电气连接
  • 选型提示
  • 产品应用

产品概述:

PT-219压力变送器采用国际著名公司的扩散硅压力传感器芯体,经过高可靠性的放大电路及精密数字化温度补偿和非线性修正技术,将被测介质的压力转换成4~20mA,0~10VDC模拟信号及IIC,RS485等标准数字信号。

自主开模的防水插头配上全密封焊接工艺确保了产品优异的品质及最佳性能。用户可方便、快捷、精准的测量各类流体的压力,超高性价比可广泛应用于石油、化工、冶金、电力、变频泵、成套供水,制冷、空调、空气压缩机等领域。

产品特点:

  • 高性能扩散硅传感器芯体搭配采用高集成度桥式压力传感器信号调理专用先进芯片。
  • 数字化温度补偿和非线性修正。
  • 多种信号输出,搭配自主开模插头防水透气,完美适配赫斯曼、HTP等常规插座,适应面广。
  • 高灵敏度、高精度、高稳定性。
  • 全温区温补,良好的电气性能及长期稳定性。
  • 插头、外壳一体旋压稳定牢靠防水,避免普通插头的螺纹松动。
  • 过程连接可定制。
  • 高性价比,质保一年。

如果您对我们的产品感兴趣,请联系我们

量程范围 - 1bar…0~0.2bar…100Bar
过载压力 200%FS
过程连接 G1/4等,可定制
综合精度 ±0.5%、±0.2%、±0.1%
温度漂移 ±0.03%/℃
温度补偿范围 -10~70℃
长期稳定性 ±0.3%FS/年
工作温度 -40~85℃
储存温度 -40~125℃
输出信号 绝对值0-10V 比例0-5V 4-20mA IIC RS485
供电电压(V) 10-36 3.0-5.5 10-36 3.3-5.5 10-36
负载(Ω) >10K >10K ≤50(U-10)           -          -
防护等级 IP65
介质适应性 对304不锈钢无腐蚀的各种流体
振动 10gRMS,(20~2000)Hz
冲击 100g,11ms
绝缘 大于100MΩ @250VDC
响应时间 小于1ms
CE认证 EMC: IEC61326-1 B类
静电放电抗扰度:IEC61000-4-2
电磁场抗扰度:IEC61000-4-3
EFT抗扰度:IEC61000-4-4
浪涌抗扰度:IEC61000-4-5

PT-219 电气连接ST-219 电气连接



输出定义 4~20mA Vout IIC RS485
Vin(红) Vin(红) Vin(红) Vin(红)
GND(黑) GND(黑) SCL(白) A(黄)
Vout(白) SDA(黄) B(白)






GND(黑)

GND(黑)



选型提示:

  • 选型时请注意被测介质要与产品与介质相接触的部分相兼容。
  • 电压型输入输出有多种范围,需在订单中予以注明。
  • 过程连接可定制,需在订单中予以注明。
  • IIC输出型无极性保护,安装使用过程需确认无误后方可上电。
  • 特殊要求,敬请与本公司商洽,并在订单中予以注明。

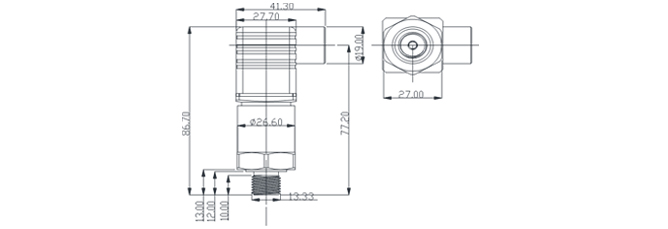

外形尺寸(可根据需要订制):

PT-219外形尺寸

广泛应用于石油、化工、冶金、电力、变频泵、成套供水,制冷、空调、空气压缩机等领域。

如果您需要订购样品或定制产品,请通过电话或邮件联系我们。我们会有人联系你的!

我们一直对合作新项目很感兴趣,无论大的还是小的。给我们发电子邮件,我们会很快与你取得联系,或者在周一到周六早上8点和下午6点之间打电话。
