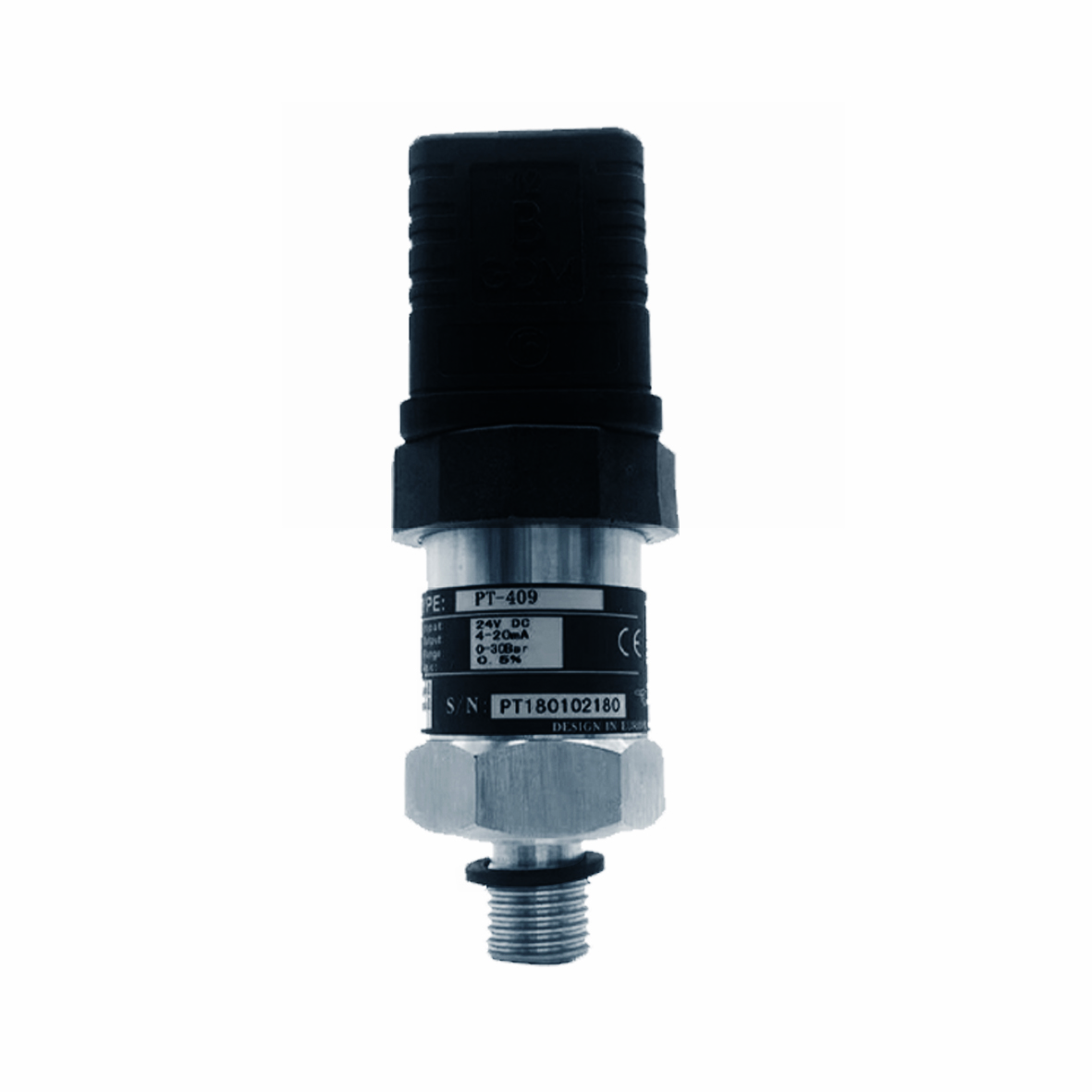

PT-409压力变送器
制冷行业专用

  • 量程范围: 0~0.1 MPa~10MPa
  • 过载压力: 200%FS
  • 输出信号: 0.5-4.5VDC、4-20mA
  • 综合精度: ±1%FS、±0.5%FS
  • 工作温度:  -40~85℃
  • 过程连接: G1/4,,7/16-20UNF,可定制
  • 产品介绍
  • 技术参数
  • 电气连接
  • 选型提示
  • 产品应用

产品概述:

PT-409压力变送器是我司针对冷媒行业开发的专用产品。采用国际著名公司的压阻传感器芯体,经过高可靠性的放大电路及精密数字化温度补偿和非线性修正技术,将被测介质的压力转换成4~20mA,0~5VDC模拟信号;独特的防冷凝设计,避免传感器腔内水蒸气遇冷凝结损坏电路板。高稳定性、高性价比可广泛应用于空调、冰箱、冷冻机、水冷螺杆机组等制冷行业。

产品特点:

  • 高性能扩散硅传感器芯体搭配采用高集成度桥式压力传感器信号调理专用先进芯片
  • 数字化温度补偿和非线性修正
  • 防冷凝设计,避免凝水影响产品
  • 外形小巧,安装方便,多种信号输出,标准Hirschmann GDM-3009插头,适应面广
  • 高灵敏度、高精度、高稳定性
  • 全温区温补,良好的电气性能及长期稳定性
  • 质保1年

如果您对我们的产品感兴趣,请联系我们

量程范围 0~0.1 MPa~10MPa
过载压力 200%FS
压力类型 表压、绝压、密封压
过程连接 G1/4、7/16-20UNF,可定制
综合精度 ±1%FS,±0.5%FS
温度补偿范围 -10~85℃
长期稳定性 ±0.3%FS/年
工作温度 -40~85℃
储存温度 -40~125℃
供电电压(DC)  11-36V 3-5V
输出信号 4-20mA 0-5V 0-5V
负载电阻 50(U-10)Ω【4-20mA】,大于10KΩ【V】
防护等级 IP65
材质 传感器:陶瓷;壳体:不锈钢304;电缆线:PVC;防水圈:HNBR
介质适应性 对316L不锈钢无腐蚀的各种流体
振动 10gRMS,(20~2000)Hz
冲击 100g,11ms
绝缘 大于100MΩ @250VDC
响应时间 小于1ms(@ 90%FS)
CE认证 EMC: IEC61326-1 B类
静电放电抗扰度:IEC61000-4-2
电磁场抗扰度:IEC61000-4-3
EFT抗扰度:IEC61000-4-4
浪涌抗扰度:IEC61000-4-5
输出信号 两线 三线
1/红色 Vin Vin
2/黑色 Iout Gnd
3/白色 NC Vout







主要用于水冷螺杆机组、地源热泵、冷冻机、制冰机等,其独特的防冷。

如果您需要订购样品或定制产品,请通过电话或邮件联系我们。我们会有人联系你的!

我们一直对合作新项目很感兴趣,无论大的还是小的。给我们发电子邮件,我们会很快与你取得联系,或者在周一到周六早上8点和下午6点之间打电话。
